Plánujete koupit buchar nebo ho už máte a zvažujete opravy? Tento článek je soupisem rozměrů a fotodokumentací toho, když jsem se o to snažil já. Technické parametry k tomuto bucharu KAP 70 jsem zde vypsal čistě pro úplnost a snažší dohledatelnost. Celý technický list z jehož jsem čerpal si můžete stáhnout zde v pdf ( 12,8 MB ).
Příspěvek budu aktualizovat, když budu mít čas nebo se dozvím něco nového k věci. Jestliže zde něco nenajdete, neváhejte napsat komentář.

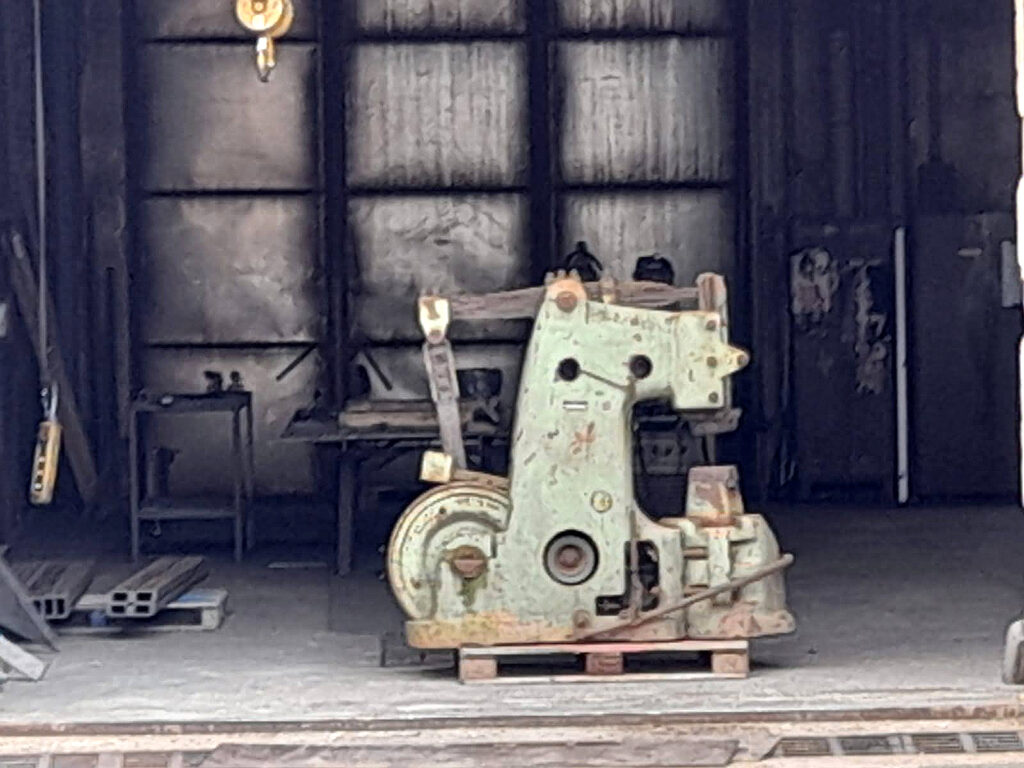

Buchar se mi dostal pod ruce v takovémto stavu: Motor funkční. Na něm spojka úplně nová, průměr 200mm. Jak dlouho spojka vydrží ukáže až čas. Uložení hřídele setrvačníku v silonových pouzdrech – zakysáno, ani dvoumetrová páka s tím nic nezmohla. Další čepy a beran se daly rozhýbat. Mazivo mezi listovými pery zaschlé, místy koroze. Horní kovátko bylo volné. Spodní jsem ještě nepovolil.
Tabulka rozměrů a materiálu:
| Název součásti | Rozměry | Materiál | Dodatek |
|---|---|---|---|
| Třecí spojka | Průměr nové spojky - 200 mm Šířka - 70 mm Průměr hřídele - 28 mm | Obložení udané v TL: So-p-27 (zatím jsem nedohledal o jaký materiál jde) | |

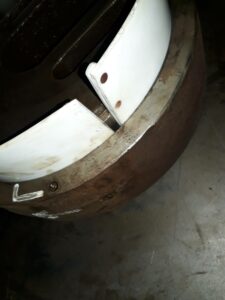

| Výstředník | Vnitřní průměr - Polyamidové vložky: 364x66x3 2ks | Polyamid | Náhrada polyamidu teflonem |

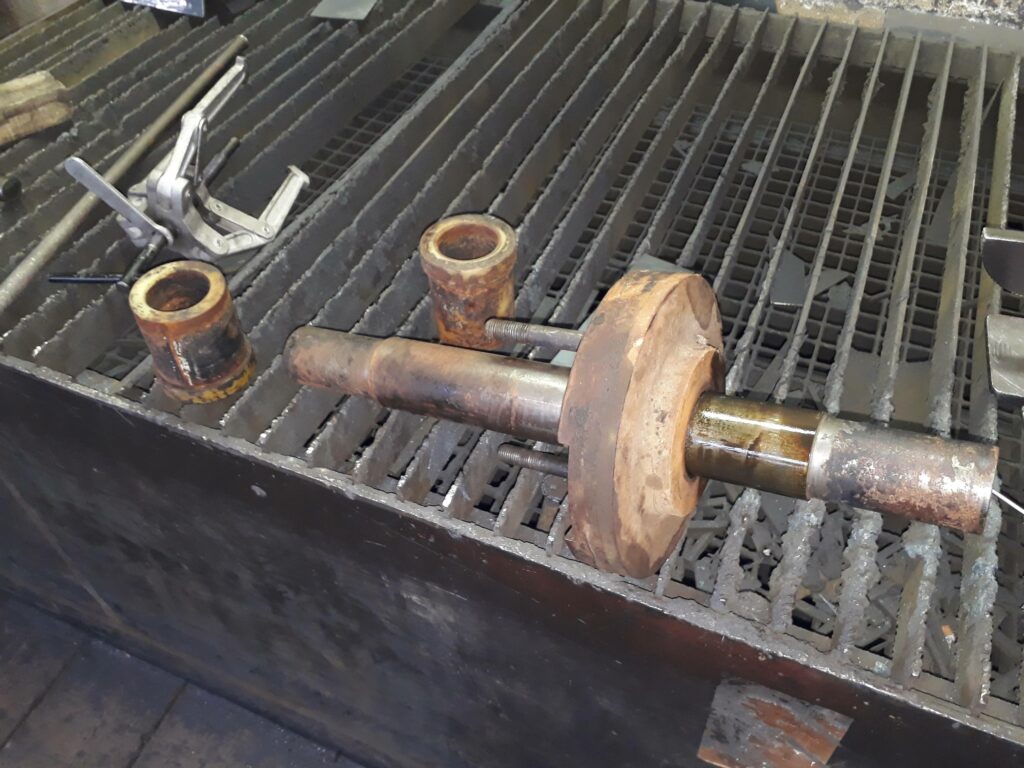

| Hřídel setrvačníku | Průměr hřídele - 62 mm Délka - 555 mm Pero - 13x11x110 mm | 11500 |  |
| Maznice | M12x1.5 5ks Nalisovávací průměru 8mm 1ks | Všechny závity pro mazny byly vydřené. Na opravu použity nerezové vložky na opravu závitů. | |
| Pouzdra hřídele setrvačníku | Průměr - 90 mm Délka - 102 mm | Polyamid | |
Tabulka
| M20x70 zápustná hlava s nosem | 2 ks | Pera výstředníku |
| M20x80 | ||
| M20 závitová tyč 520 mm | ||
| M20 | 28 ks | |
| M16 | ||
| M16x90 | 6 ks | Vedení beranu, ladění vůle |
| M30 | 2 ks | Hřídel nožního mechanismu |
| M16x210-220 | 4 ks | Upnutí listových per |
| M20x300 | 2 ks | Nebo závitová tyč. Tlumení listových per. |
| M20x50 | 2 ks | Na dotažení listových v domečku nad výstředníkem. |
| M24x160; | 1 ks | Do listových per a skrz domeček, který tyto pera propojuje s pery výstředníku. |
| M20x220 | 1 ks | Do díry ve středu listových per. |

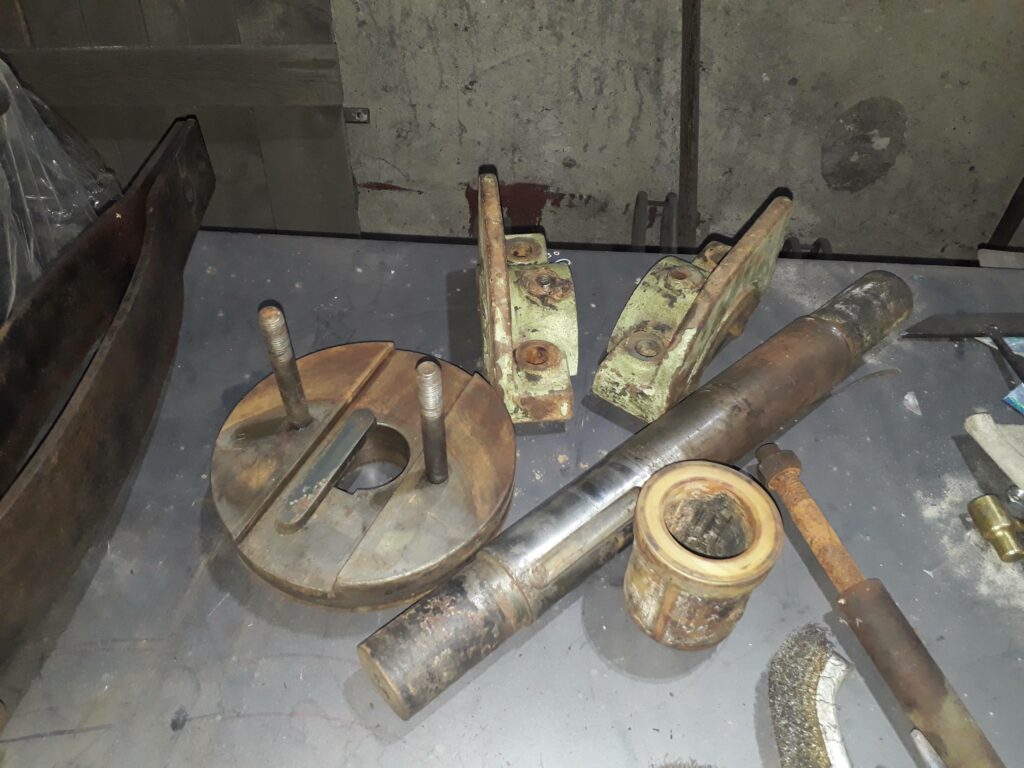

Zde pár fotek než to setřídím a sepíšu:

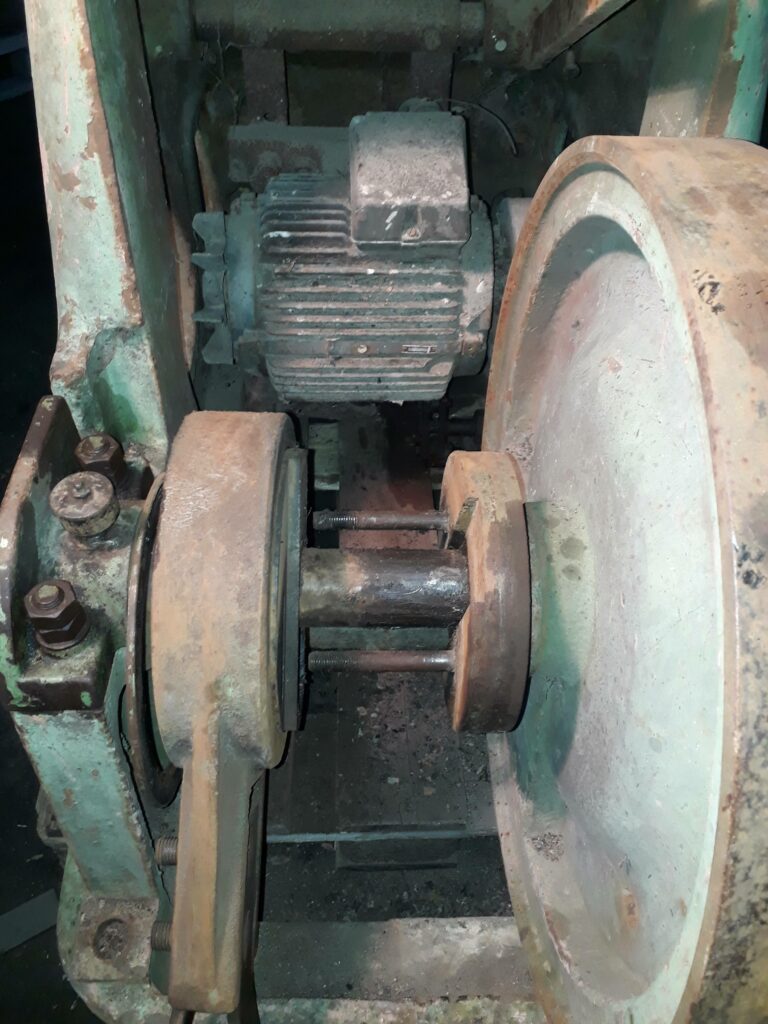

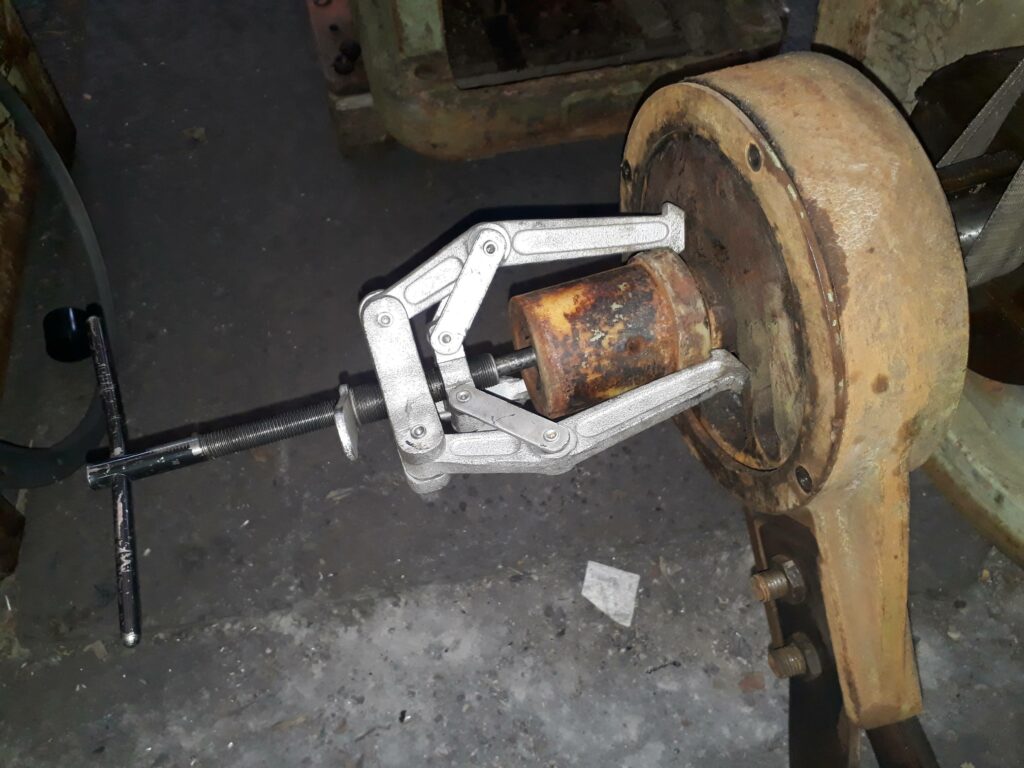

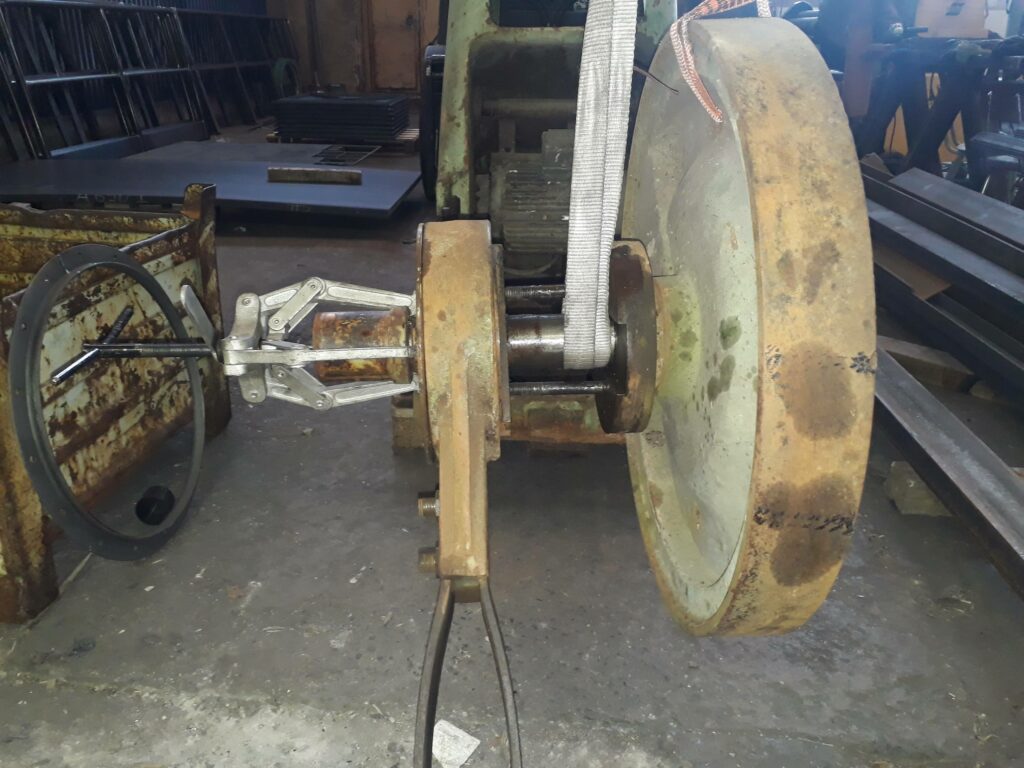

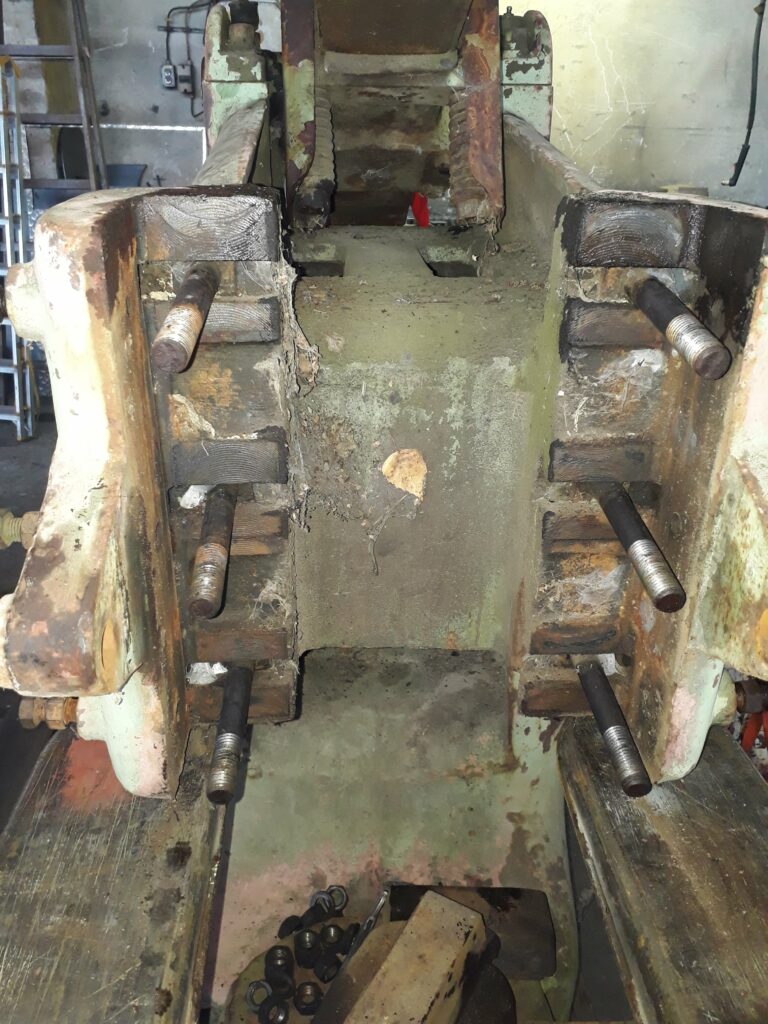

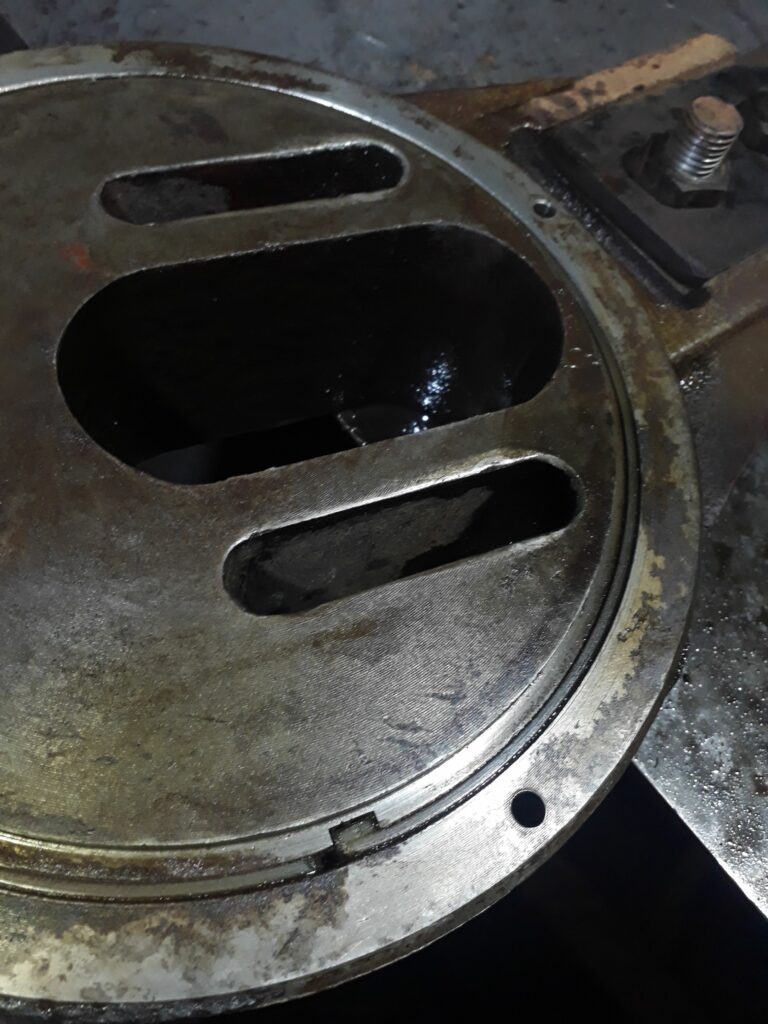

Uložení výstředníku

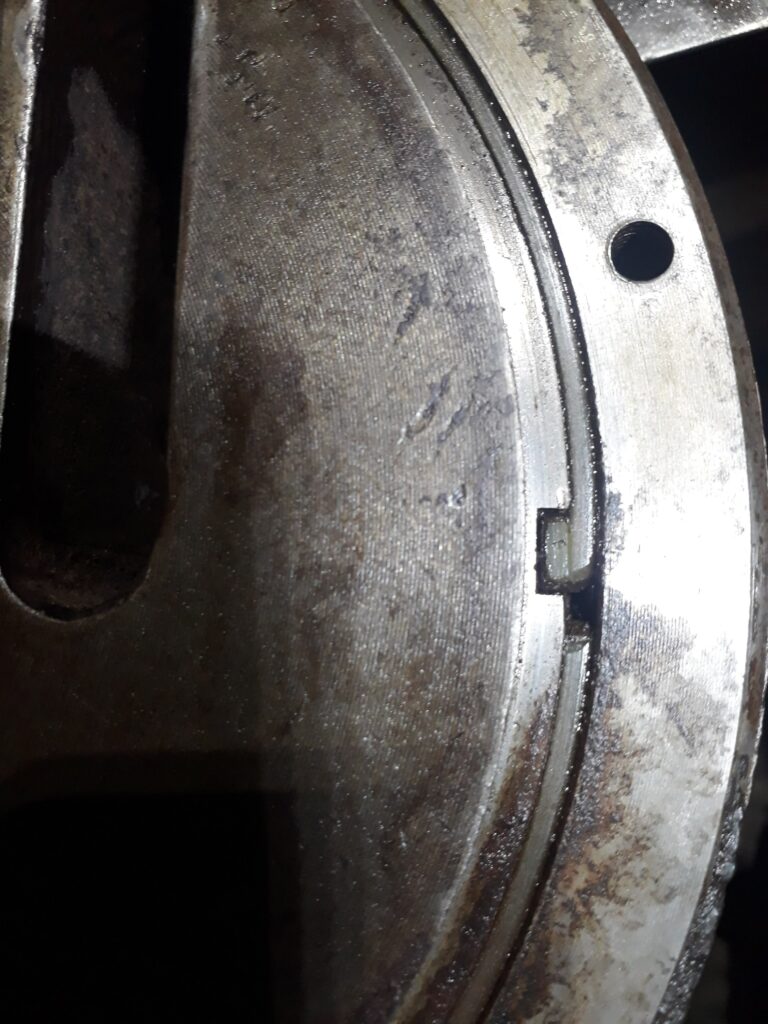

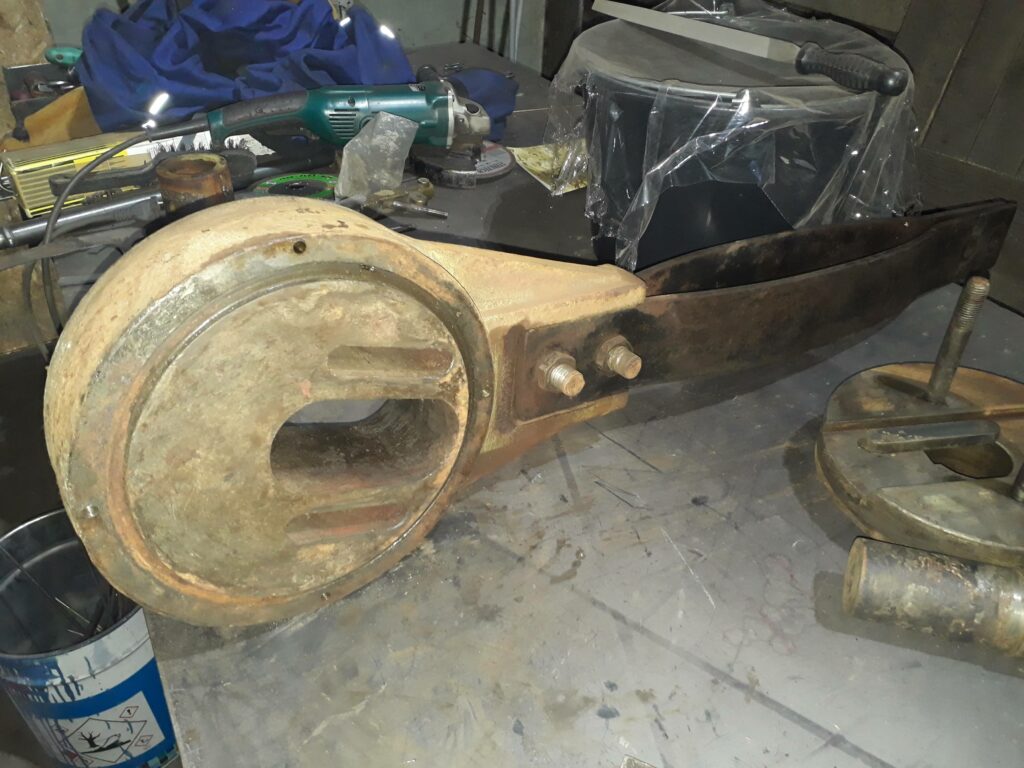

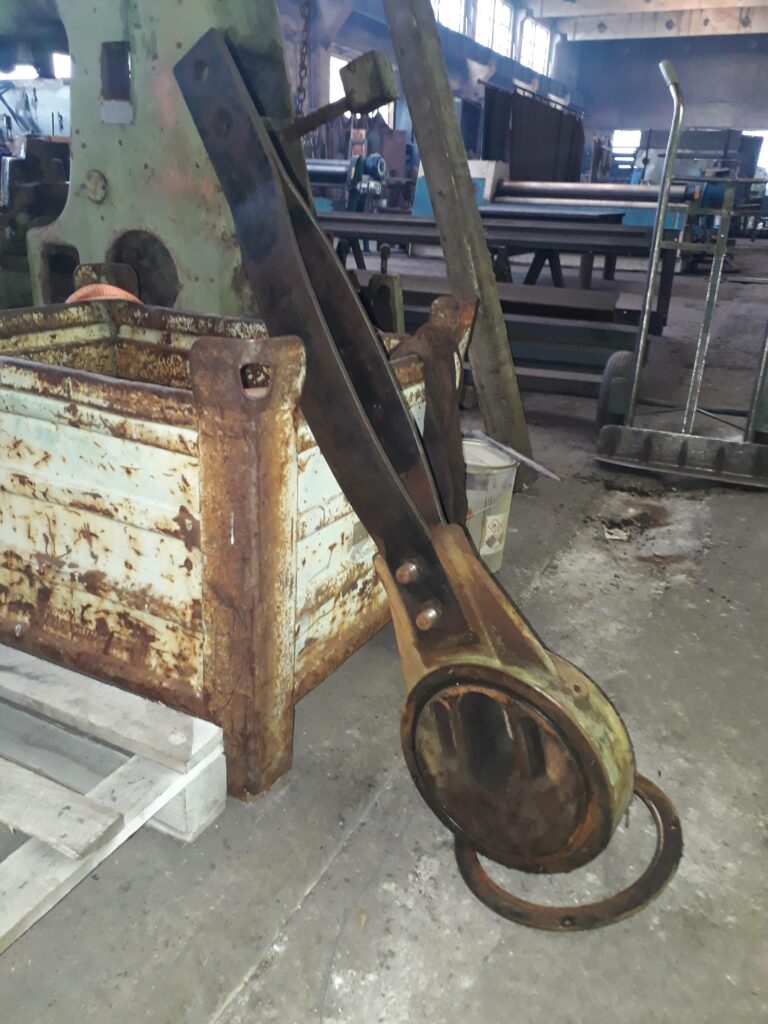

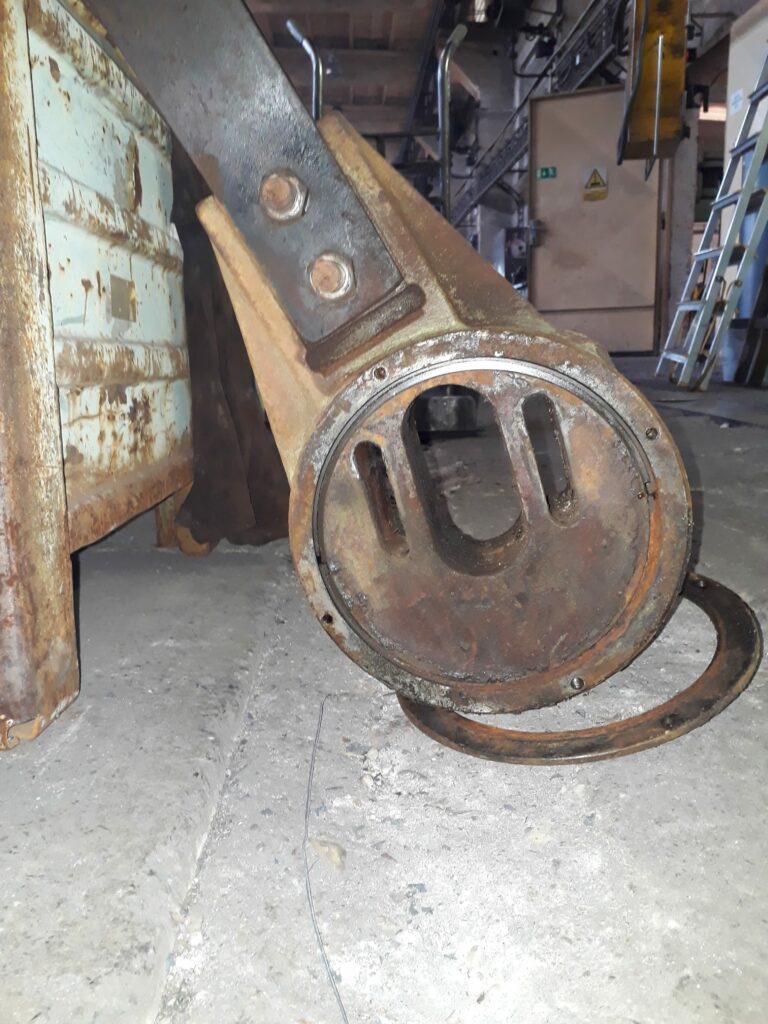

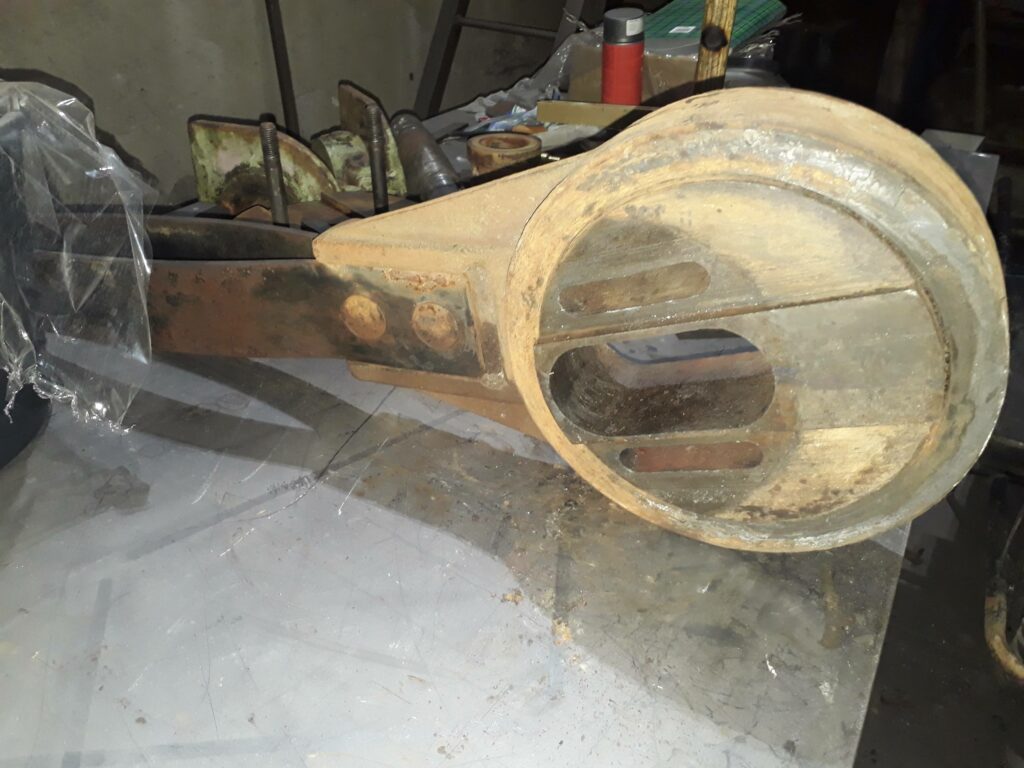

Výstředník
